Elasticitet test af tov # 7

Tov-stræktest, gentagelse af tidligere resultater, og opdateret med test af blytov´s elasticitet 17/1-202

Formål:

Jeg vil undersøge elasticiteten af forskellige typer kunstfibertov, fordi det er svært at få præcise oplysninger hos forhandlerne.

Resultat:
Jeg har målt på de 3 ”almindelige” typer kunstfibertov af Nylon/polyamid, PP-PolyPropylen og Polyester.

Jeg har målt på forskellige slags tov fra hver af disse typer kunstfiber.

De mest elastiske kan fjedre 10-13%.
De MINDST elastiske fjedrer kun 2-3%.

KONKLUSION og BESKRIVELSE af tov:

Jeg vil springe lige til resultatet, så det ikke bliver for kedeligt.

Se skemaet “TOV ELASTICITET”.

Længere nede på denne side kommer der flere detaljer om tovtyperne til nørderne.

Typen af kunstfiber har stor betydning:

  • Tov af NYLON polyamid er generelt mest elastisk.
  • PP Polypropylen er kan have meget forskellig elasticitet.
  • Polyester er MINDST elastisk (eller mest strækfast).

Konstruktionen af tovet:

Opbygningen af tovet har også stor betydning, idet 3-slået tov giver en fjedrende ”spiralstruktur”.
Dobbeltflettet tov har meget lav elasticitet.

Så MED SAMME type fiber, er 3-slået tov er mere elastisk end flettet tov.
Fibrenes behandling – splitfilm, silkeagtigefiber og forstrakte fiber m.v. giver også store forskelle på tovets egenskaber.

OBS:
3-slået tov er MED SAMME FIBER mere elastisk end flettet tov, MEN hvis man ikke ved hvilken type kunstfiber 2 forskellige tov er lavet af, SÅ KAN MAN IKKE gå ud fra, at det 3-slåede tov automatisk er mere elastisk end det flettede tov.

NYT er min test af flettet blytov:

Blytovet er lavet af polyesterfiber.
Blytovet her en meget lav elasticitet.
Derfor forstår jeg slet ikke hvorfor det anefales til ankertov.

Jeg har også lavet Anker-tov-test #25
hvor dette blytov var det næstdårligste ankertov, hvad angår elasticiteten.
Blytov er altså tungt uden elasticitet, og har ikke kædens slidbeskyttelse, så jeg kan IKKE se hvad nytten er af blytov,

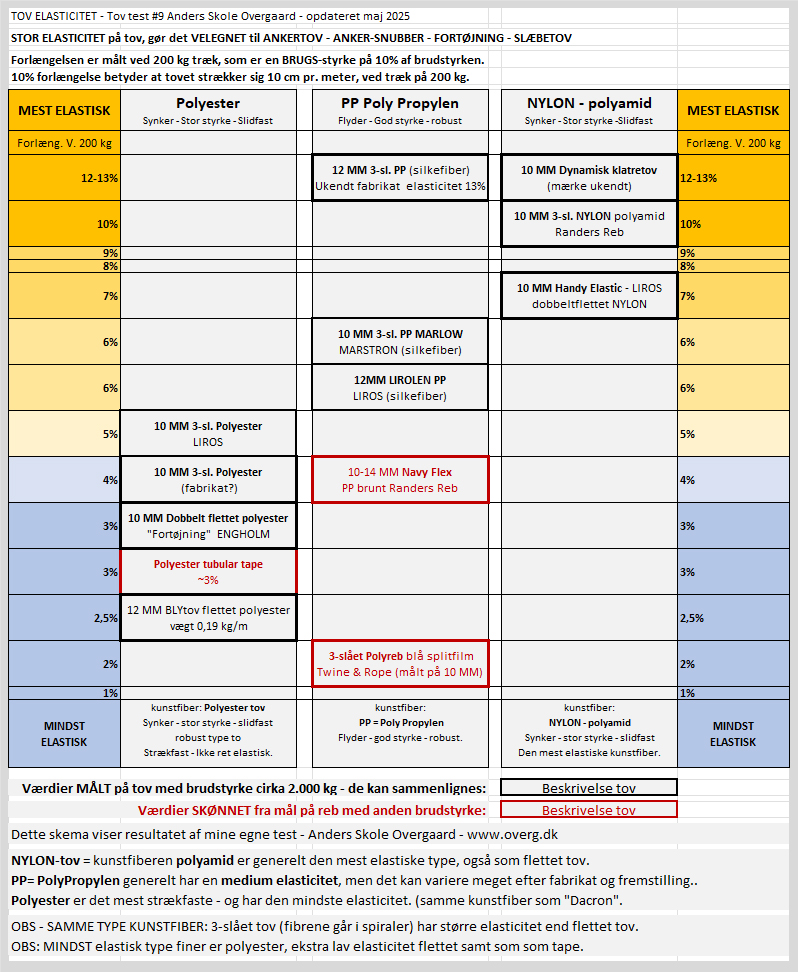

Tov elasticitet skema 8 - Okt. 2023
Oversigt over tov elasticitet – Testet: Polyester, PP PolyPropylen samt NYLONtov = polyamid

FORMÅLET med mine tovtest:

Det er vigtigt at vælge elastiske typer tov til fortøjninger samt til ankertov og ankersnubber, fordi det reducerer spidsbelastningen fra hug og ryk betydeligt Desværre har mange sejlere ikke overblik over hvilke tovtyper der er gode og elastiske, og mest velegnede, så det vil jeg gerne vise her.

Desværre kan det også være svært at få disse oplysninger hos forhandlerne.

Alle ved at Dyneema er supergodt til fald – men omvendt – så er der forbløffende mange der IKKE kender nylontov (altså kunstfiberen polyamid), som en stærk og meget elastisk tovtype, der er helt oplagt til fortøjning og ankertov.

Jeg vil fremhæve, at NYLON-tov (kunstfiberen polyamid) har en HØJ ELASTICITET – som vi med stor fordel kan gøre gavn af, i de specielle situationer hvor elasticitet gavner.
Spidsbelastningen kan nemlig reduceres betydeligt, når tovet fjedrer.

I mange situationer kan et langt og elastisk tov reducere spidsbelastningen til kun 30% – i ekstreme situationer helt ned til kun 10-15%. Jeg vil også gøre opmærksom på, at de fleste engelsksprogede web og bøger om ankerteknik fremhæver nylontov, som det mest velegnede til ankertov og ankersnubber – og i øvrigt også til fortøjninger.

De 5 tov på billedet adskiller ikke ret meget fra hinanden på udseendet.
Men der ER meget stor forskel på elasticiteten
De flettede reb og og de 3-slåede reb, ligner hinanden indbyrdes MEGET på udseendet. Men der ER meget stor forskel på elasticiteten.
METODEN til træktest af tov – forlængelsen måles
METODEN til træktest af tov – forlængelsen måles

METODEN til træktest:

Jeg har spændt tovet fast på betongulvet, og trukket i tovet med et manuelt spil med 6:1 udveksling.

Jeg har målt trækket med en digitalvægt (300 kg) og samtidig målt forlængelsen på 2,00 meter tov.

For at sammenligne tovtyperne direkte, tester jeg hovedsageligt på tov med brudstyrke på omkring 2000 kg, og beregner elasticiteten ved de 200 kg træk, som er 10% af brudstyrken.

Arbejdsbelastning på tov må gerne ligge omkring 10% – eventuelt 15-20% af brudstyrken, men det forkorter tovets levetid, jo mere man strækker det. Derfor er det både praktisk og realistisk at måle ved 2-300 kg træk.

RESULTATER af træktest:

Jeg synes det må være bedst at skrive om elasticiteten sådan:

Forlængelse målt i cm / meter tov (~ % forlængelse)

Ved 200 kg træk, som er 10% af brudstyrken = 2000 kg for de 10 MM og 12 MM tov jeg sammenligner Jeg laver DIREKTE sammenligning af ELASTICITET på følgende 10 – 12 MM tov, fordi de har samme brudstyrke. (Enkelte andre tov skønner jeg ud fra tilsvarende målinger)

Ved 200 kg træk – følgende forlængelse:

  • 10 MM Dynamisk klatrereb NYLON polyamid: Forlænges Ca. 10 %
  • 3-sl. NYLON polyamid Randers Reb: Forlænges Ca. 10 %
  • 10 MM Handy Elastic LIROS: Forlænges Ca. 7 %

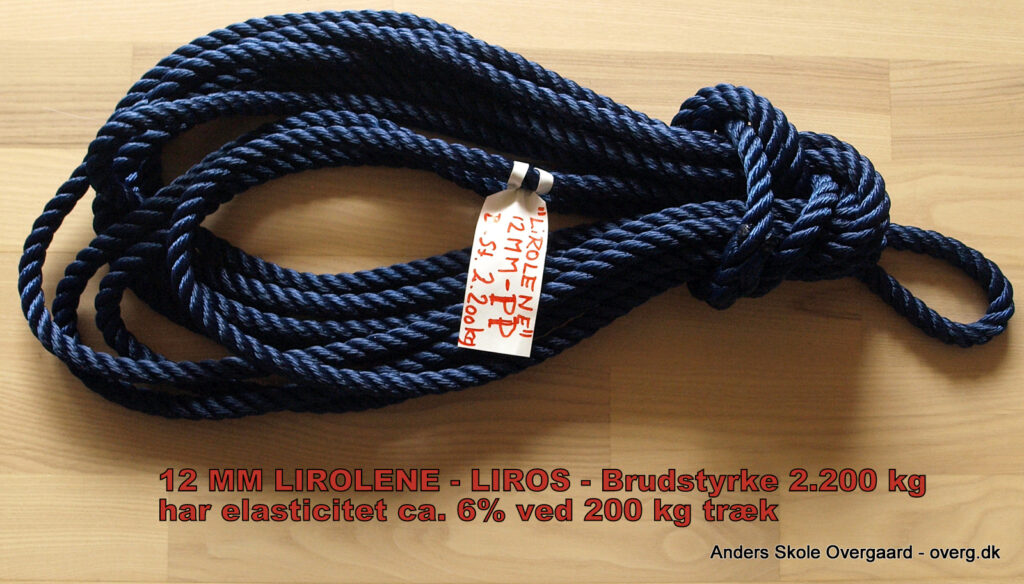

  • 12 MM 3-sl. PP MARLOWE MARSTRON silkeagtig: Forlænges ca. 6%
  • 10 MM 3-sl. polyester LIROS: Forlænges 4,6 %
  • 3-sl. Navy Flex Randers Reb: Forlængelse 4% (testet 10 MM og 14 MM)
  • 10 MM 3-sl. Polyester M-blå Ny Købt Svb: Forlænges 3,5 %
  • 10 MM dobb. fl. polyester ENGHOLM ”Fortøjningstov”: Forlænges med 2,5%
  • 12 MM blytov med flettet polyester – Forlænges 2,5%
  • 3-slået PP ”Polyreb” fra Twine & Rope – Forlænges CIRKA 2% (testet 10 MM)

Første store skema “TOV ELASTICITET” er en oversigt af resultaterne.

Grafik A VISER med en stor del af måleresultaterne, som %-vis forlængelse ved stigende træk i kg for de fleste af tovene.
OBS- Den røde kurve er usædvanlig og buer opad. Årsag ?

Grafik B og C viser %-vis forlængelse men trækket er vist som % af brudstyrken, så man lidt bedre kan sammenligne med fabriks-data.

OBS – Tov-typer med elasticitet på 2-4% oplever vi som “stift” eller “hårdt” og er uegnet til fortøjning.

Tov med elasicitet på 4-5% har kun BEGRÆNSET elasticitet og bør kun bruges med gummikødben, ELLER med meeeeget langt stræk på fortøjning, ELLER hvis man bruger  lodder og andet som kan give en ordentlig bevægelsesfrihed for båden.

Fortøjninger med større elasticitet end 5% kan måske bruges helt uden gummikødben, hvis fortøjningen ikke er for tyk og for kort.


Grafik der viser forsøgsresultaterne: % Forlængelse ved forskelligt træk kg

Grafik der viser forsøgsresultaterne: % Forlængelse ved forskelligt træk kg
Grafik B viser % forlængelse ved belastningen i % af Brudstyrken. Punkterne ved 30% er fabriksdata for to typer tov
Grafik B viser % forlængelse ved belastningen i % af Brudstyrken. Punkterne ved 30% er fabriksdata for to typer tov
Grafik C viser % forlængelse ved belastningen i % af Brudstyrken. Punkterne ved 30% er fabriksdata for to typer tov.
Punktet v 100% er fabriksoplysning for forlængelse ved brudstyrken.
Grafik C viser % forlængelse ved belastningen i % af Brudstyrken. Punkterne ved 30% er fabriksdata for to typer tov.
Punktet v 100% er fabriksoplysning for forlængelse ved brudstyrken.

USIKKERHED på målingerne.

Det er lidt usikkert at aflæse forlængelsen, og lidt usikkert at aflæse trækket i kg, fordi især nylontovet forlænger sig under belastning. Derfor skal trækket aflæses efter kort tid hver gang. Nylontovet har denne “sjove” egenskab, og krymper tilbage igen efter kort tid, uden belastning.

Som helhed:
Billederne viset at min forsøgsopstilling er meget enkelt, men trods det meget simple system, er resultaterne pænt samlet, når jeg har gentaget forsøgene.

OBS se grafik A og B ovenover – Den røde kurve for 10 MM grøn Dynamisk klatrereb, er usædvanlig og buer opad. Årsag ?

Ellers ser det fornuftigt ud.

Mine tal og graferne passer også fornuftigt med data fra leverandører og fra Brion Toss bog.

Stræktest – Handy Elastic 10 MM
Stræktest – Handy Elastic 10 MM
Stræktest 10 MM Dynamisk klatrereb
Stræktest 10 MM Dynamisk klatrereb

Nørderi – De næste afsnit er om de forskellige typer tov, til dig der vil have flere detaljer.

Og til dig der ikke orker at læse lange forklaringer, så spring roligt resten over. 😊 Bare HUSK, at der faktisk ER stor forskel på typerne af tovværk.

—– Spørg forhandleren om tovets elasticitet.
—– Desuden kan du afprøve det selv:
Bind til en lygtepæl og træk alt hvad du kan 10 meter væk, sammen med den stærkeste af naboerne. På fortøjninger der ikke er for tykke, kan du tydeligt mærke elasticiteten, og udvælge de mest elastiske til fortøjninger.

Når du bruger tovet som fortøjning på båden, kan du også mærke fjedringen – eller mangel på samme. Skub båden kraftigt væk fra broen og se om tovet kan stoppe både NOGENLUNDE blødt – eller om båden stoppes op på ganske få cm med et hårdt ryk. Og lyt efter om det knirker på aluminium klamperne – nogen typer tov giver et “piv” – det er træls når man sover i båden.

Jeg har mest fremhævet elasticiteten til brug som fortøjning og ankertov, men der er mange andre egenskaber ved tov, som har betydning. I de næste afsnit skriver jeg lidt mere detaljeret om de tekniske egenskaber for nylon, PP og polyester. Og derudover findes så Dyneema og PE. De forskellige typer af kunstfiber bliver bearbejdet og brugt og kombineret på MANGE måder – så der findes et utal af forskellige typer tov til mange forskellige formål.
Kunsten er at vælge den rette type tov til de forskellige formål.

Simpel “test selv” af elasticiteten af fortøjninger. (Hvis de ikke er for tykke)
Simpel “test selv” af elasticiteten af fortøjninger. (Hvis de ikke er for tykke)

Egenskaber af NYLONtov polyamid

Nylontov fra Randers Reb: Nylontov er et behageligt og let håndterligt tov selv ved lave temperaturer. Nylon suger ikke vand, og tovet kan stuves bort i våd tilstand. Nylon er modstandsdygtigt over for de fleste kemikalier men kan angribes af stærke syrer. Nylon rådner ikke. Nylontov har en meget høj brudstyrke og en meget stor elasticitet.

  • Brudforlængelse: Ca. 50%
  • Smeltepunkt: 250°C
  • Vægtfylde: 1,14 g/cm3
  • Høj brudstyrke
  • Nylonfiber er meget elastisk

Identifikation:
Det synker i vand.
Højt smeltepunkt, man brænder sig kraftigt på det smeltede materiale.

Syretest: En dråbe akkumultorsyre vil mørkne og smelte tovet (det sker ikke ved de andre)
Flammetest: Smelter og brænder
Hvid røg
Rest: smeltet gullig perle
Fiskeagtig lugt.

Egenskaber af Polyester tov

Polyestertov fra Randers Reb: Polyester tov er et behageligt og lethåndterligt tov, selv ved lave temperaturer. Absorberer ikke vand
og tovet kan stuves væk i våd tilstand. Polyester er modstandsdygtigt overfor de fleste kemikalier. Polyester har en meget høj slid og brudstyrke.:

  • Brudforlængelse ikke ret stor (ASO)
  • Smeltepunkt: ca. 250 °C
  • Vægtfylde: 1,38 g/cm³
  • Høj brudstyrke
  • Lav elasticitet

Identifikation:
Det synker i vand, og føles en del tungere end de to andre typer.
Højt smeltepunkt, man brænder sig kraftigt på det smeltede materiale.

Flammetest: Smelter og brænder
Lidt sortsværtet røg
Rest: sværtet smeltet perle.
Brændt olielugt, brændt voks-lugt.

Egenskaber af PP PolyPropylen tov

PP Multi fra Randers Reb: PP-multi er et behageligt og let håndterligt fleksibelt
tov selv ved lave temperaturer. Tovet minder om et
Nylon tov. PP-multi er modstandsdygtigt over for de
fleste kemikalier. PP-multi rådner ikke og kan stuves
bort i våd tilstand.

  • Brudforlængelse: Ca. 20%
  • Smeltepunkt: Ca. 170°C
  • Vægtfylde: 0,91 g/cm3
  • 10% lavere brudstyrke end Nylon og Polyester
  • Elasticitet er mellem og evt. høj

Identifikation:
Det FLYDER i vand. (det gør PE også)
Lavere smeltepunkt, man kan godt nulre det smeltede materiale med fingrene, hvis man er forsigtig og har hård hud på fingrene.

Flammetest: Krøller og brænder
Dråber smelter og drypper.

PP er den mest almindelige type kunstfiber tovværk, det er ofte billigt og bruges også meget i fiskeri m.v.

BEMÆRK at det KAN være svært at skelne de forskellige typer fra hinanden.
Og det kræver øvelse at bruge de flammeprøver jeg har nævnt før.
Her er to artikler om mere præcise bestemmelser af forskellige typer tov, på engelsk:

Flammeprøver af kunstfiber: Rope Burning Characteristics – Artikel fra et teknologisk institut: Tension Technology International (TTI)

Hvordan bestemmer man det ukendte mystiske tovværk: Verifying Material of Mystery Ropes – Artikel i Practical Sailor af Darrell Nicholson
